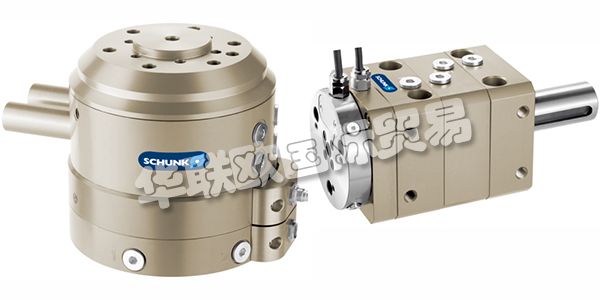

SCHUNK旋轉通道是靜止應用(DDF-SE 系列)和自動化(DDF-2 系列)的現代標準配置。旋轉接頭適用于新一代機器人的力矩。特地開發的平穩運行、長壽命密封件，使得可以使用小的經濟型驅動裝置。可以在轉動角大于360°的情況下不斷旋轉，介質導孔，實現執行器最佳供應，用于傳輸大作用力和力矩的鋼軸。
1.SCHUNK旋轉通道DDF 2
SCHUNK旋轉通道DDF 2用于通過電氣信號和氣動裝置輸送，還用于不斷旋轉的機器人上。組合氣動和電信號通道，為您的機械手系統/刀具大量供電;ISO 安裝方式，便于裝配到大部分機器人型號上，無需其他轉接板;采用電插頭，即使機器人臂或機械手電纜斷開也容易更換;密封件保證起動和連續扭矩低，從而采用更小更經濟的傳動裝置，可實現特別小的旋轉運動。
2.SCHUNK旋轉通道DDF 2特點
借助鋼軸，SCHUNK旋轉通道DDF-2在設計上特別適合現代機器人產生的較大力和力矩。專門開發的長壽命且易于使用的密封件降低了起動扭矩。DDF 2 有助于使機器人軸旋轉超過 360°,軸周圍不纏繞軟管和電纜。配套空氣引線和滑環觸點可靠的為刀具供電和供氣，即使在高速情況下。 配套的 ISO 法蘭已安裝在機器人法蘭上。軸上有一個環。環通過扭矩支架連接至機器人非旋轉部件。機器人法蘭旋轉時，軸在環中旋轉。 裝配到軸和外殼中的滑環將電氣信號從固定的外殼傳輸至旋轉軸。引入電氣信號和最多四根氣動管線。
3.SCHUNK旋轉通道DDF-SE
SCHUNK旋轉通道DDF-SE，即使快速旋轉至 500 RPM，也能保證氣源和電源供應可靠。采用 DDF-SE ，無需軟管和纏繞線纜，工具的旋轉角度可超過 360°。配套滑環觸點為工具供能，即使在更高速度下(500 轉/分)。 引入電線和至少六根氣動管線。傳動電機與帶鍵槽標準軸端用法蘭連接。為盡量減小電機和 DDF-SE 之間的軸向偏移，應配備聯軸器。
4.SCHUNK旋轉通道DDF-SE-080參數如下：
|
最大驅動速度 [1/min] |
500 |
|
額定轉矩 [Nm] |
4 |
|
啟動扭矩 [Nm] |
6 |
|
旋轉角度 [°] |
> 360 |
|
流體通道數量 |
4 |
|
每個接頭的最大壓力 [bar] |
10 |
|
電氣通道的數量 |
6 |
|
最大電壓 [V] |
60 |
|
最大電流強度 [A] |
1 |
|
重量 [kg] |
3.3 |
|
最低環境溫度 [°C] |
5 |
|
最高環境溫度 [°C] |
60 |
|
長度 X [mm] |
80 |
|
寬度 Y [mm] |
80 |
|
高度 Z [mm] |
127 |
|
彎矩 M彎矩 Mx [Nm] |
60 |
|
彎矩 My [Nm] |
60 |
|
最大動態彎曲力矩 Mx* [Nm] |
50 |
|
最大動彎曲力矩 My* [Nm] |
50 |
|
力 Fz 最大 [N] |
2000 |
5.SCHUNK旋轉通道部分型號如下：
①DDF 2-031-E4
②DDF 2-031-P2
③DDF 2-031-P2-E4
④DDF 2-040-1-P4-E6
⑤DDF 2-040-E4
⑥DDF 2-040-P2
⑦DDF 2-040-P2-E4
⑧DDF 2-050-1-P4-E6
⑨DDF 2-050-E4
⑩DDF 2-050-P2
以上就是SCHUNK旋轉通道介紹。深圳市華聯歐國際貿易有限公司與多家供應商建立了長期穩定的合作關系，華聯歐經銷SCHUNK旋轉通道等產品，華聯歐公司實力雄厚，重信用，守合同，保證產品質量，以多樣化產品經營特色和薄利多銷的原則，贏得了廣大客戶的信任，是選購進口工控產品的不二選擇。
